一、設計規范及標準
1.《安全防范工程程序與要求》 GA/T 75-94
2.《安全防范工程通用圖形符號》 GA/T 75-1999
3.《安全防范系統驗收規則》 GA 308-2001
4.《視頻安防監視系統技術要求》 GA 367-2001
5.《民用閉路監視電視系統工程技術規程》 GB 50198-94
6.《防盜報警中心控制臺》 GB/T 16572-1996
7.《報警圖像信號有線傳輸裝置》 GB/T 16677-1996
8.《安全防范報警設備安全要求和實驗方法》GB 16796-1997
9.《民用建筑電氣設計規范》 JGJ/T 16-92
10.《中國電氣裝置安裝工程施工及驗收規范》 GBJ 232-82
11.國家或行業批準發布的相關產品/系統標準
二、設計原則
1、系統實用性原則
各種產品的選擇定位應符合建設單位要求與實際需要，在滿足要求的前提下適當兼顧未來發展需求，避免片面追求系統的先進性甚至超前性，以減少不必要的投資。
2、系統完整性原則
安全管理系統是一個完整的集成化智能系統，系統的設計必須著重考慮各個子系統的管理綜合、互動集成等因素。
3、系統適應性原則
系統中所有相關設備器材的配備選型要充分考慮到現場特定的環境條件，要能在非理想環境條件下正常運行和有效工作，還應體現在某些設備器材的選型與特定場合相協調等因素。
4、系統先進性原則
在投資費用許可的情況下，系統采用當今先進的技術和設備，一方面能反映系統所具有的先進水平，另一方面又使系統具有強大的發展?jié)摿Γ员阍撓到y(tǒng)在盡可能的時間內與社會發展相適應。
5、系統可靠性原則
采用成熟的技術產品，在設備選型和系統設計中盡量提高系統的可靠性。
6、系統可擴充性原則
智能系統的技術在不斷向前發展；系統設計時應充分考慮今后的發展需要，系統應具有預備容量的擴充與升級換代的可能，可靈活增減或更新的要求，較長時間地保持其先進性。
7、系統易維護性原則
系統在運行過程中盡量做到簡單易行，能做到開機即可工作，通電即可運行的程度，系統的維護過程中無需專用維護工具。
8、系統規范性原則
由于本系統是一個嚴格的綜合性系統，在系統的設計與施工過程中應參考各方面的標準與規范，嚴格遵從各項技術規定，做好系統的標準化設計與施工。
三、系統結構
1、接地、電源、屏蔽、布線設計
系統的供電及接地好壞直接影響系統的穩定性和抗干擾能力，總的思路是消除或減弱干擾，切斷干擾的傳輸途徑，提高傳輸途徑對干擾的衰減作用，具體措施是：
接地： 整個系統采用單點接地，接地母線采用銅質線，采用綜合接地系統。為了保證整個系統采用單點接地，在工程實施中做到視頻信號傳輸過程中每路信號之間嚴格隔離，信號共地集中在監控中心。由於接地措施的科學合理，有力地保證了系統的抗干擾性能。
供電：安全管理系統的供電方式只有兩種：一種是集中供電方式即電源都引自一處，另一種是分布式供電，攝像機等前端設備在安裝位置附近取電源。從抗干擾效果的角度講，集中供電方式更好一些，可以基本消除各處參考電位不等的情況。本工程采用集中供電方式：攝像機、監視器、鍵盤、錄像機、控制/管理微機等設備的電源都由控制室集中供給。系統的電源由低壓配電屏引出專用回路。（不能從動力配電箱引出）。經過濾波器及交流穩壓器后再接至控制中心的配電箱。
屏蔽： 視頻傳輸同軸電纜、攝像機的電源線和控制線均穿管敷設，有效的防止了線纜的損壞。
布線：視頻傳輸同軸電纜、電源線和控制線不與電力線共管及平行安裝，若無法避免平行安裝時，兩條線管應接地且保持8CM左右的間距（具體間距由電力線傳送的功率、平行長度決定）；同軸電纜、控制線盡可能采用整根完整電纜，不允許人工連接加長；布線盡量避開配電箱/配電網（高頻干擾源）、大功率電動機（諧波干擾源）、熒光燈管、電子啟動器、開關電源、電話線等干擾源。
可維護性： 除了選用設備具有良好的可維護性，工程實施中也應當充分考慮系統的易維護性。由于控制中心機房中視頻線、控制線、電源線多，需要對每根線纜用標有數碼的套管逐一編號。
2、系統安全設計
工程線路采用阻燃PVC管穿線敷設（地埋或沿墻根據現場環境而定）和架空敷設相結合的方式，防火、防破壞，安全程度高。
軟件和硬盤錄像機均設有操作密碼，對進入系統的人員進行記錄，方便以后查詢
五、系統功能簡介 1、監控系統功能簡介
該系統能夠清晰地觀察活動現場的情況，在顯示器上同時觀察多個畫面，并能對圖像任意點進行定格、放大、同時錄像，為有關人員的觀察、指揮和處理現場情況提供最大限度的方便及相關資料。電視監控系統是安全防范系統的一個重要組成部分，它可以通過攝像機及其輔助設備攝取被監視現場的情況，并將其傳送到控制中心，使被監視現場的情況一目了然。

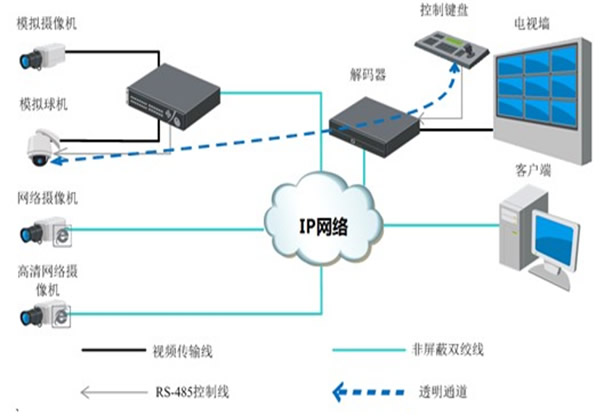

如圖是閉路電視監控系統構成圖。

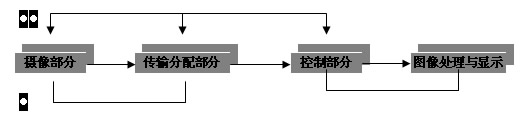

閉路電視監控系統的基本組成：
我公司依據國家安防系統工程相關規范，遵照設計目標和要求，按所提供圖紙進行了方案設計。后面將對設計方案進行說明。
綜合用戶要求，系統應采用當前國際上先進的技術，所選用的設備、器材性能優良、功能全面、工作穩定可靠，整個系統應在很長一段時間內保持較高水平。
系統的操作應具有靈活簡便，易于掌握的特點，操作人員能夠方便地進行系統使用及維護，使整個系統發揮最大的作用。
系統設計應留有充分的余地，以方便需要時擴充。主控設備選用模塊式結構系統，輸入、輸出擴展時無需更換設備，避免造成人力、物力上的重復投入。
系統在具有高性能的同時，應以降低成本為主。使整個系統經濟，性能價格比較高。
2、系統設備要求
1）系統硬件具有先進性，避免短期內因技術陳舊造成整個系統性能過時而淘汰。
2）在充分考慮先進性的同時，硬件系統立足于用戶對整個系統的具體需求，優先選擇先進、適用、成熟技術，最大限度地發揮投資效益。
3）無論系統設備還是系統結構，都具有良好的開放性，并提供標準的接口，以便使用戶可以根據需求，對系統進行拓展和升級。
4）產品的選擇以先進性和適用性為基礎，同時考慮兼容性。系統設備優先選擇根據已有的標準設計、生產的標準化設備，避免因兼容性差造成系統難以升級或拓展。
5）隨著社會的不斷發展和進步，系統的技術程度會不斷擴大和提高，用戶的需求會不斷變化，因此系統的硬件選擇充分考慮了未來的可升級性。
6）我們所選擇的設備具有良好的性能，并且充分考慮設備的經濟效益，真正的做到了低價格高性能。
7）選用設備操作簡單，維修方便，對管理人員要求不高，便于管理
3、功能：
控制中心能控制前端攝像機；
切換任一視頻到監視器全屏顯示；
圖像監視可按設定程序自動工作，輪流循視；
長延時實時錄像，圖像抓拍；
選用大容量存儲空間，可滿足連續的圖像存儲，磁盤存滿后新資料自動覆蓋舊資料；
高清晰度圖像。
系統由前端設備、傳輸線路、中心控制設備和顯示記錄設備組成。在控制設備上我們采用目前利用先進的多媒體控制技術和數字圖像技術集成的數字控制硬盤主機，來實現對前端的控制。可實現對前端圖像的實時顯示、回放以及圖像的實時傳輸及任意切換。硬盤錄像機可通過設定（實時、定時或分段及報警觸發）進行錄像。
整個監控系統我們使用硬盤錄像機進行錄像，數據使用硬盤存儲，根據不同的實際情況配置不同容量的硬盤，在傳輸方面我們使用視頻線纜進行傳輸，在傳輸距離大于500米時在前端使用視頻放大器放大視頻信號，保證監控效果。
系統具有切換控制功能，一體化工控主機，具有良好的中文操作界面，支持多顯示器監視器切換，圖形化界面可方便的完成對攝像機光圈、焦距、景深以及云臺控制（對帶云臺的攝像機）實現單屏和全屏多畫面顯示，提供可編程切換方式。基本操作均可通過鍵盤、鼠標實現、整體系統先進、實用、人性化設計，規范嚴謹，布局合理，造型美觀大方。
在硬盤錄像方面，系統采用數字化存儲方式，應用視頻圖象壓縮處理技術（MPEG4）,中心主機和分控均能記錄任意一路或全部實時圖象，同時記錄時間和地址碼（攝像機編號），提供快速檢索、瀏覽、放大、抓幀打印功能。可在監視錄像的同時進行檢索回放等多任務操作。
